Гибка труб дорновая и бездорновая

Гибка труб, в отличие от сварки, выглядит достаточно аккуратно. Этот процесс увеличивает рентабельность производства нашей компании, а также сокращает кропотливость изготовления продукции.

Мы знаем толк в качественных трубах, так как сами используем данную технологию при изготовлении лестничных и балконных ограждений, а также различных решеток и ворот. Благодаря эксплуатации высокотехнологичных автоматических станков для гибки труб мы тратим на гибку минимум времени. Таким образом, наши клиенты получают готовую продукцию с высокоточным углом сгиба и с отличным качеством.

Технология гибки труб

Существует 2 основные технологии гибки труб, это дорновая и бездорновая. Чтобы понять какую лучше технологию использовать, нужно знать будущий радиус гиба и толщину стенок.

Бездорновая гибка - применяется при радиуса гиба более 3D, где D - диаметр. Чтобы, при гибки труба не деформировалась, нужно произвести несколько операций, а именно набить трубу песком. Такая технология, не может похвастаться высоким качеством, и считается устаревшей.

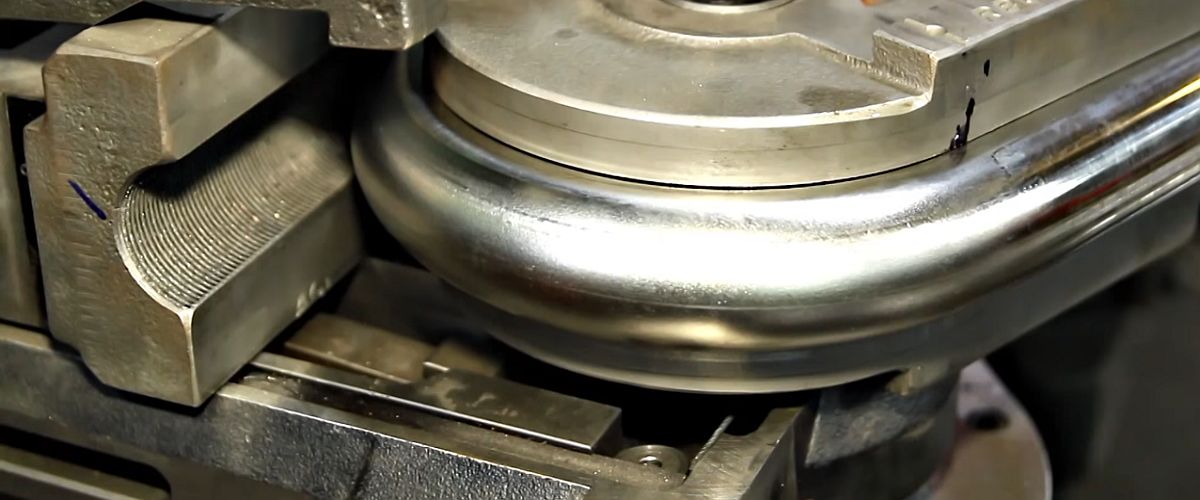

Дорновая гибка - осуществляется на специальном станке. Труба располагается на дорне и под действием станка гнётся под заранее заданным углом.

    Дорновая гибка осуществляется несколькими способами:
  • Гибка поджимом - осуществляется с помощью линейки или каретки. Данный способ предотвращает деформацию стенок при гибке труб как с большим, так и с маленьким диаметром.
  • Проталкивание - осуществляется при помощи вальцов (3 или 4). Наиболее популярна под названиями: «трехвальцовая» и «четырёхвальцовая».

Оборудование для гибки труб

Кроме металлообрабатывающих станков, существует еще и оборудование для гибки труб и листового металла. Это оборудование довольно широко используется во многих крупных промышленных сферах, а также небольших предприятиях. На гибочных станках гнутся металлические листы, трубы самых различных диаметров, металлические пруты и даже толстая листовая сталь.

Для гибки металлических изделий, и изготовления различных заготовок из листового металла используются прессы самой различной конструкции, которые могут комплектоваться программным обеспечением ЧПУ.

Трубогибы

Сфера использования трубогибного оборудования довольно большая. Трубогибы используются не только для изготовления различных элементов для сборки трубопроводов. С их помощью изготавливаются многие элементы для других нужд. Например, такие, как всевозможные кольца, арочные дуги, спирали и другие специфические изделия.

Трубогиб состоит из набора сменных роликов, которые соответствуют диаметру загибаемой трубы, и шкива с закрепленным на нем подвижным роликом. Через этот ролик, в процессе работы по загибанию, передается усилие на трубу, под воздействием которого она загибается. Иногда, для более качественной работы, труба заполняется специальным заполнителем (обычно это песок). Ролики могут иметь не только внутреннюю окружность под круглую трубу, но и под определенный профиль (прямоугольную). С помощью таких роликов гнутся изделия из профильных туб.

Станки для загибания труб могут быть с ручным приводом (для работы применяется физическая сила человека), но и полностью автоматизированными. Естественно, что использование ручной силы применяется только к трубам небольшого диаметра. А для гибки толстостенных труб с большим диаметром, уже используются трубогибы с гидравлическими, либо электрическими приводами. В некоторых случаях, перед тем как загнуть трубу под определенным углом, ее прогревают до определенной температуры.
